沥青分散到水中要客服很大的界面张力的作用,加之沥青分散成很小的颗粒时其表面积增加很大,这样就使得生产的沥青乳液具有很高的能力状态,所产生的乳液也不会稳定,因此在生产乳化沥青时必须加入乳化剂来降低油水界面张力。为了达到CA砂浆用乳化沥青的性能要求,选择合适的乳化剂尤为重要。研究发现,在实际应用中,使用单一的乳化剂效果很不理想,需要多种或者几种乳化剂复配使用。同时,由于CA砂浆主要由水泥、沙子、膨胀剂等粉料组成干料体系,如用快裂或中裂型乳化沥青,破乳速度快,拌合时易结块成团,不成稀浆,故应当选用慢裂性乳化沥青。相应的乳化剂应当选用慢裂型沥青乳化剂。本文选用的高铁CA砂浆专用阴离子乳化剂SD-2为阴离子型乳化剂与非离子型乳化剂1:1复配得到的,属于慢裂慢凝型沥青乳化剂。

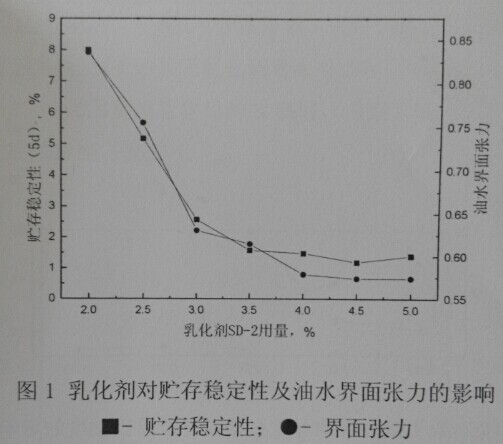

乳化剂的用量少,乳化效果不好,乳液中沥青微粒粒径大小不均,体系的储存稳定性下降;用量多,使成本提高,造成浪费。通过考察乳化剂用量对沥青乳化后储存稳定性的影响,进而可以确定乳化剂的最佳用量。影响见图1.
从图1可以看出,乳化剂SD-2的用量在2.0%-3.5%范围内时,乳化沥青的储存稳定性随乳化剂的用量变化很大,当用量大于3.5%时,乳化沥青的储存稳定性几乎保持不变,且乳液具有很好的储存稳定性。乳化剂作为表面活性剂存在临界胶束浓度CMC,配制不同浓度的乳化剂皂液,测定与沥青模拟油的油水界面张力,如图1所示。
由图1可以看出,体系界面张力随着乳化剂浓度的变化趋势与乳化沥青的储存稳定性随乳化剂浓度的变化趋势相同,说明体系的油水几面张力是影响乳化沥青储存稳定性的主要原因。当乳化剂的用量较少时,所以稳定性差。随着乳化剂用量的增加,油水界面张力开始趋于稳定,此时沥青乳液逐渐趋向于稳定状态,乳化剂分子的亲水和亲油集团分别和水、沥青结合。再增加乳化剂的用量,沥青乳液稳定的变化不大,说明沥青乳液中乳化剂的含量已经达到临界值。从图1可以看出乳化剂SD-2的含量为3.5%时才能在乳化沥青中达到临界胶束浓度。
